板式密闭过滤机

产品简介：
  LY-BL 系列高效板式密闭过滤机的一种高效、节能、密闭操作的精密澄清过滤设备，它广泛适用于化工、油脂、石油、涂料、食品、制药等行业。该产品设计结构，体积小，过滤效率高、滤液透明度高、细度好，无物料损耗，不消耗滤纸、滤布或滤芯等，因此过滤成本很低，设备操作、维护、清理方便。
主要结构及工作原理：
过滤机主体是由壳体、过滤板、起盖结构、自动排渣装置等组成，其中过滤板是由多层不锈钢滤材组成，安装在中心集液管上，拆装清理十分方便。
过滤时，含助滤剂的待滤液通过输送系统进入滤机，使过滤网上形成稳定的滤饼（滤饼层可提供无数的细微通道）后，待滤液即经滤饼层微孔进行实际过滤。
适用范围（主要用途）：
油脂：原油、漂土、氢化油、冬化油、硬脂、脂肪酸等。
石油化工产品：柴油、润滑油、石蜡、矿物油产品等。
饮料：啤酒、果汁、酒类、牛奶等。
有机化学品：各种有机酸、醇、苯、醛等。
油漆和清漆：树脂类、清漆、染料、真漆等。
无机化学品：溴水、氰化钾、氟石等。
食品：明胶、醋、淀粉、糖汁、甜水等。
医药：双氧水、维生素等。
矿产：煤屑、煤渣等。
其它：空气、水的净化等。


主要规格技术参数：

型号	过滤面积(m2)	滤饼体积(L)	处理能力(T/h)			工作压力(Mpa)		工作温度(℃)	过滤缸容积(L)	主机重量(kg)
			油脂	树脂	饮料	额定压力	高压力
LY-BL -2	2	30	0.4-0.6	1-1.5	1-3	0.1-0.4	0.5	≤150	120	300
LY-BL -4	4	60	0.5-1.2	2-3	2-5				250	400
LY-BL -7	7	105	1-1.8	3-6	4-7				420	600
LY-BL -10	10	150	1.6-3	5-8	6-9				800	900
LY-BL -12	12	240	2-4	6-9	8-11				1000	1100
LY-BL -15	15	300	3-5	7-12	10-13				1300	1300
LY-BL -20	20	400	4-6	9-15	12-17				1680	1700
LY-BL 25	25	500	5-7	12-19	16-21				1900	2000
LY-BL -30	30	600	6-8	14-23	19-25				2300	2500
LY-BL -36	36	720	7-9	16-27	23-31				2650	3000
LY-BL -40	40	800	8-11	21-34	30-38				2900	3200
LY-BL -45	45	900	9-13	24-39	36-44				3200	3500
LY-BL -52	52	1040	10-15	27-45	42-51				3800	4000
LY-BL -60	60	1200	11-17	30-52	48-60				4500	4500
LY-BL -70	70	1400	12-19	36-60	56-68				5800	5500
LY-BL -80	80	1600	13-21	40-68	64-78				7200	6000
LY-BL -90	90	1800	14-23	43-72	68-82				7700	6500

过滤机主机外形及安装尺寸：

型号	简体直径	滤片间距	进出口	溢流口	排渣口	高度	占地面积
LY-BL -2	Ф400	50	DN25	DN25	DN150	1550	620*600
LY-BL -4	Ф500	50	DN40	DN25	DN200	1800	770*740
LY-BL -7	Ф600	50	DN40	DN25	DN250	2200	1310*1000
LY-BL -10	Ф800	70	DN50	DN25	DN300	2400	1510*1060
LY-BL -12	Ф900	70	DN50	DN40	DN400	2500	1610*1250
LY-BL -15	Ф1000	70	DN50	DN40	DN400	2650	1710*1350
LY-BL -20	Ф1000	70	DN50	DN40	DN400	2950	1710*1350
LY-BL -25	Ф1100	70	DN50	DN40	DN500	3020	1810*1430
LY-BL -30	Ф1200	70	DN50	DN40	DN500	3150	2030*1550
LY-BL -36	Ф1200	70	DN65	DN50	DN500	3250	2030*1550
LY-BL -40	Ф1300	70	DN65	DN50	DN600	3350	2130*1560
LY-BL -45	Ф1300	70	DN65	DN50	DN600	3550	2130*1560
LY-BL -52	Ф1400	75	DN80	DN50	DN600	3670	2230*1650
LY-BL -60	Ф1500	75	DN80	DN50	DN600	3810	2310*1750
LY-BL -70	Ф1600	80	DN80	DN50	DN600	4500	3050*1950
LY-BL 80	Ф1750	80	DN80	DN50	DN600	4500	3210*2100
LY-BL -90	Ф1850	80	DN80	DN50	DN600	4500	3300*2200

注：处理能力：油脂类指含2-5%百土的油类澄清过滤；树脂类指对醇酸树脂过滤细度5-10μm时的平均过滤量，过滤能力与被过滤介质的含杂量有关。

过滤机组简介：
LY-BL 型高效板式密闭过滤机和混合缸、输送泵、管道、阀门、电气控制等一些辅助设备组成一个完整的过滤系统。其过滤工艺需视被过滤介质而定。

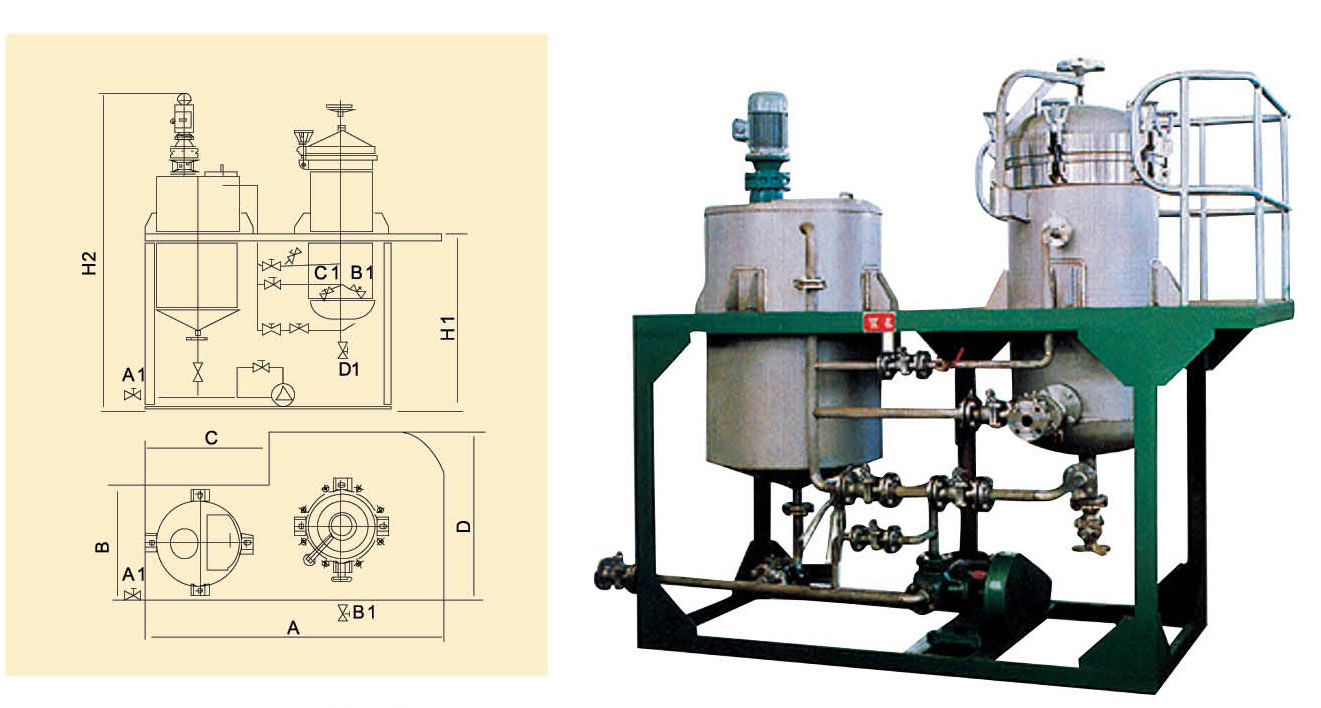

带混合缸的过滤机组及外形尺寸圈：
A1：进口
B1：出口
C1：取样口
D1：排渣口

型号



A

mm

B

mm

C

mm

D

mm

H1

mm

H2

mm

进出口联接



配用电机



重量



(kg)

型号



功率



LY-BL -2

1800

850

800

1250

1100

2100

法兰

pg10 DN25

YB112 M-6

2.2

1800

YB801 -4

0.55

LY-BL  -4

2300

880

950

1280

1400

2500

法兰

pg10 DN40

YB100 L2-4

3

2000

YB90 L-4

1.5

LY-BL -7

2500

1000

1050

1400

1400

2500

法兰

pg10 DN40

YB132 M1-6

4

2200

YB90 L-4

1.5

LY-BL  -10

2950

1180

1300

1580

1650

2900

法兰

pg10 DN50

YB132 M2-6

5.5

2500

YB90 L-4

1.5

LY-BL  -15

3200

1280

1525

1680

1650

2900

法兰

pg10 DN50

YB132 M2-6

5.5

3200

YB90 L-4

1.5

LY-BL  -20

3200

1280

1525

1680

1850

3200

法兰

pg10 DN50

YB132 M2-6

5.5

3800
